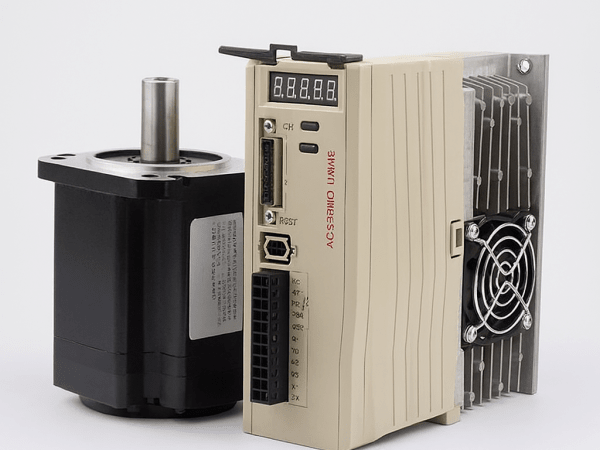

Неисправности силовой части сервопривода: как распознать проблему

Силовая часть сервопривода отвечает за подачу и регулирование энергии, необходимой для работы двигателя. Если ее компоненты начинают работать нестабильно, вся система быстро теряет точность и надежность. В такой ситуации ремонт сервоприводов позволяет определить поврежденный узел, проверить силовые цепи и восстановить нормальную работу оборудования без полной замены блока. Главное — вовремя заметить характерные симптомы и не путать неисправность электроники с проблемами двигателя или механики.

Что относится к силовой части сервопривода

Силовой модуль принимает питание, преобразует его и формирует параметры, необходимые для управления серводвигателем. В его составе работают выпрямительные цепи, силовые ключи, конденсаторы, элементы защиты и другие электронные компоненты.

Именно эта часть испытывает высокую электрическую и тепловую нагрузку. Частые разгоны, торможения, перегрузки и нестабильное питание постепенно влияют на ресурс элементов.

Если один из компонентов начинает работать неправильно, привод может продолжать включаться, но под нагрузкой появляются ошибки, перегрев или аварийные остановки.

Какие признаки должны насторожить

Неисправность силовой части далеко не всегда приводит к полному отказу. Часто проблема развивается постепенно, а первые симптомы появляются только в определенных режимах.

Наиболее характерные признаки:

• сервопривод не запускает двигатель;
• ошибка возникает при разгоне;
• устройство отключается под нагрузкой;
• появляется перегрев;
• двигатель теряет момент;
• возникают ошибки по току или напряжению;
• привод работает нестабильно после прогрева;
• слышны необычные звуки из электронного блока;
• авария повторяется после сброса;
• двигатель работает нормально только на малой нагрузке.

Если несколько признаков появляются одновременно, силовую часть необходимо проверить одной из первых.

Почему привод не запускает двигатель

Когда сервопривод включается, но двигатель остается неподвижным, причина может находиться в силовом выходе. Управляющая электроника получает команды, но не может сформировать необходимое питание для мотора.

Однако похожий симптом возникает и при неисправности энкодера, кабеля или самого двигателя. Поэтому простого внешнего осмотра недостаточно.

При диагностике проверяют, формируется ли силовой сигнал, нет ли ошибок защиты и исправны ли выходные цепи. Только после этого можно делать вывод о состоянии силового модуля.

Ошибки при разгоне

Один из типичных признаков повреждения — нормальная работа на малой скорости и аварийное отключение во время разгона.

В этот момент двигатель требует больше тока, поэтому нагрузка на силовые компоненты возрастает. Если один из элементов потерял рабочие характеристики, проблема проявляется именно при увеличении мощности.

Привод может резко остановиться, показать ошибку перегрузки или нестабильного тока.

Такой симптом особенно важен при диагностике, поскольку в холостом режиме устройство иногда выглядит полностью исправным.

Перегрев силового модуля

Повышенная температура может указывать на увеличение потерь в электронных компонентах. Если привод стал нагреваться сильнее при прежней нагрузке, это повод для проверки.

Причина бывает связана с естественным старением силовых элементов, повреждением конденсаторов или плохим охлаждением.

Важно отличать внутренний дефект от внешней проблемы. Загрязненный радиатор или неисправный вентилятор тоже способны вызвать перегрев.

Поэтому сначала оценивают условия охлаждения, а затем проверяют саму электронику.

Почему появляются ошибки по току

Сервопривод постоянно контролирует ток двигателя. Если значение выходит за допустимые пределы, система переходит в защитный режим.

Ошибка может быть вызвана коротким замыканием в двигателе, перегрузкой механики или дефектом силовых цепей.

Например, поврежденный силовой элемент способен неправильно формировать выходной ток. В результате двигатель работает рывками или привод отключается.

Поэтому при такой ошибке необходимо проверять и электронику, и серводвигатель, и механическую нагрузку.

Проблемы после скачка напряжения

Резкие перепады питания относятся к распространенным причинам повреждения силовой части.

После скачка привод может перестать включаться или начать выдавать аварийные сообщения. Иногда повреждение затрагивает защитные элементы, а основные цепи остаются исправными.

В других случаях страдают силовые компоненты и цепи питания.

Если неисправность появилась сразу после проблем в электросети, этот факт важно учитывать при диагностике. Также необходимо проверить источник питания, иначе повторный отказ возможен даже после ремонта.

Конденсаторы и их влияние на работу

Конденсаторы работают в силовой цепи и постепенно стареют под воздействием температуры и нагрузки.

По мере ухудшения их характеристик могут появляться нестабильность питания, повышенные пульсации и ошибки при работе двигателя.

Особенно часто проблема проявляется после прогрева или при резком изменении нагрузки.

При ремонте оценивают состояние конденсаторов и соседних компонентов. Если причина обнаружена вовремя, восстановление может ограничиться заменой отдельных элементов.

Почему неисправность проявляется только после прогрева

Некоторые электронные дефекты зависят от температуры. На холодном сервоприводе все работает нормально, но через некоторое время начинаются сбои.

После нагрева параметры поврежденного компонента меняются, и система перестает стабильно работать.

В результате появляются отключения, ошибки по току или нестабильный момент.

Именно поэтому короткого теста недостаточно. При подозрении на силовую часть устройство необходимо проверять после выхода на рабочую температуру.

Не стоит забывать о серводвигателе

Силовая электроника может оказаться исправной, а причина аварии находиться в двигателе.

Поврежденные обмотки, межвитковое замыкание или заклинивающие подшипники увеличивают ток. Сервопривод воспринимает это как перегрузку и отключает систему.

Поэтому профессиональная диагностика всегда включает проверку двигателя.

Если заменить или отремонтировать силовой модуль без устранения неисправности мотора, повторный отказ может произойти почти сразу.

Механическая перегрузка тоже маскируется под поломку электроники

Заклинивающая механика создает повышенное сопротивление, а двигатель требует больше тока для выполнения команды.

Сервопривод уходит в защиту, хотя его электронные компоненты могут быть полностью исправны.

Причиной становятся редукторы, направляющие, муфты или перекосы.

Перед сложным ремонтом важно проверить свободное движение механизма и убедиться, что нагрузка соответствует допустимым параметрам.

Как проходит диагностика силовой части

Профессиональная проверка начинается с анализа ошибки и условий, при которых она появляется.

Обычно оценивают:

• входное питание;
• силовой модуль;
• конденсаторы;
• защитные цепи;
• систему охлаждения;
• выходные цепи двигателя;
• ток под нагрузкой;
• состояние кабелей;
• серводвигатель;
• механическую нагрузку.

Особое значение имеет тестирование в разных режимах. Это помогает выявить неисправности, которые проявляются только при разгоне или после нагрева.

Какие варианты ремонта возможны

Если дефект локализован в отдельных электронных компонентах, их можно заменить без полной замены сервопривода.

Восстановление может включать ремонт входных цепей, силового модуля, системы охлаждения или элементов питания.

После повреждения дорожек и соединений возможна их локальная реконструкция, если состояние платы это позволяет.

При серьезных разрушениях объем работ оценивают отдельно, поскольку иногда восстановление становится экономически нецелесообразным.

Почему важна проверка после ремонта

После замены компонентов недостаточно просто включить сервопривод.

Необходимо убедиться, что он стабильно работает с двигателем и выдерживает реальную нагрузку.

Проверяют запуск, разгон, торможение, температуру, ток и точность позиционирования.

Если первоначальная ошибка появлялась после прогрева, испытание должно включать длительную работу.

Такой подход помогает убедиться, что восстановлена не только плата, но и вся система в целом.

Когда ремонт выгоднее полной замены

Если неисправность затронула отдельный силовой компонент, восстановление обычно рациональнее покупки нового блока.

Особенно это актуально для дорогостоящих сервоприводов и моделей, которые уже сняты с производства.

Новая модель может потребовать перенастройки двигателя, изменения кабелей и адаптации системы управления.

Ремонт существующего устройства помогает сохранить прежнюю конфигурацию и сократить объем работ.

Когда лучше заменить устройство

Восстановление имеет смысл не всегда. При сильном повреждении платы, разрушении нескольких силовых узлов или отсутствии необходимых компонентов замена может быть более разумным вариантом.

Новый привод также логично устанавливать при плановой модернизации оборудования.

Но решение лучше принимать после диагностики. Внешне серьезная ошибка не всегда означает, что вся силовая часть разрушена.

Как снизить риск повторной неисправности

После ремонта важно устранить причину первоначального отказа.

Необходимо следить за стабильностью питания, температурой внутри шкафа и состоянием вентиляции. Также стоит контролировать нагрузку на двигатель и исправность механической части.

Полезно регулярно проверять кабели и разъемы, особенно в условиях вибрации.

Повторяющиеся ошибки по току или перегреву не стоит игнорировать даже в том случае, если привод после сброса продолжает работать.

Силовая часть часто предупреждает о проблеме заранее

Неисправность силового модуля редко всегда начинается с мгновенного полного отказа. Часто сначала появляются перегрев, нестабильность под нагрузкой, ошибки при разгоне или периодические отключения.

Если обратить внимание на эти симптомы вовремя, повреждение нередко удается локализовать и устранить на уровне отдельных компонентов.

Комплексная диагностика помогает отличить неисправность электроники от проблем двигателя, кабелей или механики. Это позволяет выбрать правильный вариант восстановления и избежать ненужной замены исправного промышленного сервопривода.
